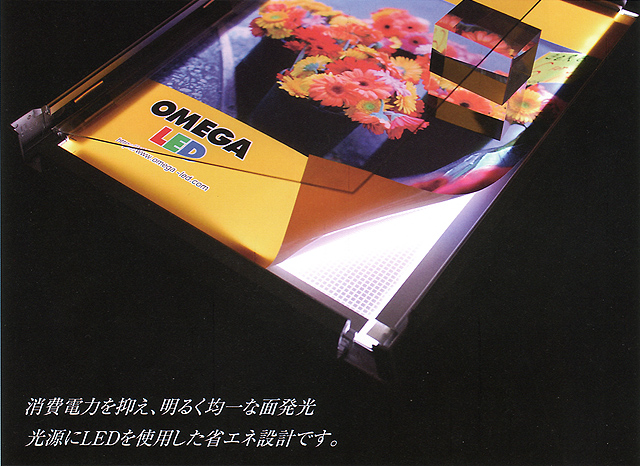

高輝度LEDをアクリル導光板の真ヨコから照射。
EGライトパネルは、写真や文字を鮮明に浮き上がらせる
厚さ20mmの薄型ライトパネルです。
耐久性が高く、熱や紫外線が出ないので環境に優しく省エネ設計のEGライトパネル。
光を美しく拡散し、均一な面発光を可能にしました。

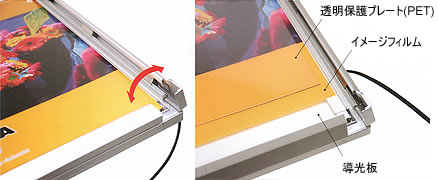

フロントオープン方式で掲示物交換がらくらく
フロントオープン方式で掲示物交換がらくらく。4辺を前面から開閉し、掲示物の交換ができます。
これによりパネルを壁から外す面倒か省け、掲示物の交換・入れ替えによる手間が大幅に解消できます。
高輝度LEDを2方向から照射
高輝度LEDを導光板の2方向から垂直に照射。
白色面発光導光板に彫刻された方眼状のラインによって、盤面に均等に光を拡散します。
白色面発光導光板に彫刻された方眼状のラインによって、盤面に均等に光を拡散します。
厚さ20mmの薄型設計・アール面取りの安全設計
厚さ20mmの薄型設計で角部はアール面取りの安全設計。
薄型設計で取り付け時に突起が少なく、作業性が向上します。
薄型設計で取り付け時に突起が少なく、作業性が向上します。

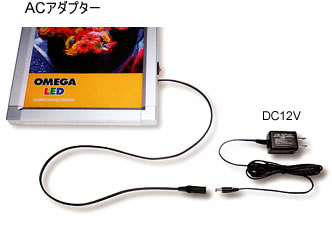

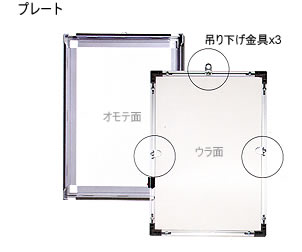

付属部品等
EGライトパネル仕様表 - B5サイズからAOサイズまで12種類のサイズバリエーションを取りそろえました。(税別価格)
サイズ | 外形寸法(mm) | ポスター寸法(mm) | 表示寸法(mm) | 厚み(mm) | LED個数 | 消費電力 | 明るさ(lux) | 重量(Kg) | 設計価格 |
---|---|---|---|---|---|---|---|---|---|
AO | 841×1,189 | 809×1,157 | 795×1,143 | 発光面5mm フレーム20mm |
141 | 40W | 1,900 | 20.0 | \234,000 |
A1 | 594×841 | 562×809 | 548×795 | 100 | 30W | 2,200 | 10.5 | \174,000 | |
A2 | 420×594 | 388×562 | 374×548 | 50 | 18W | 2,100 | 5.5 | \132,000 | |
A3 | 297×420 | 265×388 | 251×374 | 25 | 12W | 3,200 | 3,0 | \99,000 |
|
A4 | 210×297 | 178×265 | 164x251 | 18 | 8W | 1,800 | 2.0 | \84,000 | |
16R | 406×508 | 374×476 | 360×462 | 47 | 17W | 2,100 | 5.5 | \120,000 | |
BO | l,030×1,456 | 998×1,424 | 984×1,410 | 173 | 48W | 1,700 | 25.0 | \348,000 | |
B1 | 728×1,030 | 696×998 | 682×984 | 120 | 35W | 1,900 | 16.0 | \204,000 | |
B2 | 515×728 | 483×696 | 469×682 | 86 | 26W | 2,000 | 9.0 | \150,000 | |
B3 | 364×515 | 332×483 | 318×469 | 60 | 20W | 2,200 | 5.0 | \117,000 | |
B4 | 257×364 | 225×332 | 211×318 | 21 | 9W | 1,700 | 2.5 | \88,800 | |
B5 | 182×257 | 150×225 | 136×211 | 15 | 8W | 2,500 | 1.5 | \75,000 |
※ 電源アダプター付き単価です。
※ 価格・仕様は予告なく変更となることがあります。
※ 一部商材につきましては受注生産となります。
※ イメージフィルムはお客抜手一配となります。
