LEDモジュール（内照看板用）Fシリーズ in 3M™ライティングプロダクツ
3M™ LEDモジュール Fシリーズは、蛍光灯タイプの屋外サイン用LED光源です。
使用・設置環境の適応温度範囲が広く、耐久性能と防水性能に優れているため、屋外の袖看板、ポール看板などの利用に最適です。蛍光灯と比べても見劣りのしない明るさを実現し、消費電力を抑えた省エネ効果の大きい製品です。
製品の特長
- 設置環境温度ー20℃～＋80℃、
使用環境温度ー20℃～＋60℃の
耐久性の高さ

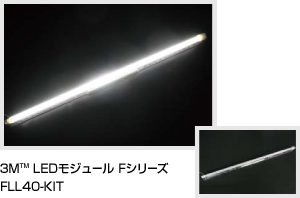

- FLL40-KITタイプで1900ルーメン、

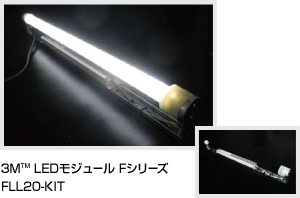

FLL20-KITタイプで950ルーメン
蛍光灯と遜色ない明るさ
- 施工が簡単 な蛍光灯タイプLED電源
- 屋外サインに使用できる 防水性能
（IP54取得）

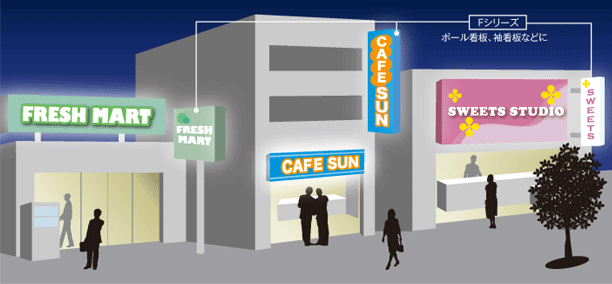

- ポールや袖看板などの両面看板に最適
仕様
| 製品 |
３Ｍ™LEDモジュールFシリーズ FLL40-KIT |
３Ｍ™LEDモジュールFシリーズ FLL20-KIT |
| LED管 |
サイズ |
|
28¢×580mm |
| 重さ |
340g |
170g |
| 照射角度 |
150° |
150° |
| 光束 |
1,900lm |
950lm |
| 色温度 |
5000k |
5000k |
| 演色性 |
70±5 |
70±5 |
| 使用環境温度 |
-20~+60℃ |
-20~+60℃ |
| 設置環境温度 |
-20~+80℃ |
-20~+80℃ |
| 使用電圧 |
180ⅤDC（専用電源） |
122ⅤDC（専用電源） |
| 消費電力 |
24W |
12W |
| 力率 |
0.997-100V |
0.997-100V |
| LED寿命 |
50,000H（光度保持率70％以上） |
50,000H（光度保持率70％以上） |
| 防水性能 |
IP54 |
IP54 |
| 専用防水電源 |
セット内容 |
①LED管 ②専用防水電源（PSE）
③専用灯具（防水仕様） |
①LED管 ②専用防水電源（PSE）
③専用灯具（防水仕様） |
| サイズ |
313（L）×33.7（W）×20.3（H）mm |
313（L）×33.7（W）×20.3（H）mm |
| 重さ |
290ｇ（±10g） |
290ｇ（±10g） |
| 定格入力 |
100-240V 50/60Hz |
100-240V 50/60Hz |
| 力率 |
0.95 |
0.95 |
| 電安法規格 |
PSE取得 |
PSE取得 |
専用灯具
（防水仕様） |
サイズ |
1,240（L）×42.5（W）×78（H）mm |
622（L）×42.5（W）×78（H）mm |
| 重さ |
540ｇ（±10g） |
335ｇ（±10g） |
3MTMLEDモジュールNシリーズは、光莱90ルーメン/wのハイパワーLEDを3個組み合わせて
250ルーメン以上の明るさを実現した大型サイン用LED光源です。
コンパクトなモジュールのベースは、アルミ素材を使用した放熱性の高い構造でLEDモジュールの信頼性を高めました。
また、背面のマグネットにより容易に位置決めができる(※1)ので、作業効率が大幅に向上します。
LEDモジュールNシリーズは、長寿命を備えた大型サインに適した光源です。
■サイズ：77mm x 72mm x 30.7mm
■消費電力：3.6W
■防水性能：lPX5（端子部除く）
●LED素子は日亜化学工業（株）製です。
高効率ハイパワーLED(90ルーメン/w)を採用
3.6Wの消費電力で250ルーメン以上の明るさ
長寿命50,000時間以上
ベースはアルミ素材、放熱性の高いモジュール構造
取り付け・配線が容易で施工しやすい（マグネットで仮止めでき、半田付けなしで結線できる）
水銀を含まない
※1：マグネットは位置決め時の仮固定用です。
※2：実測値
（消費電力は使用環境により異なります）
各看板サイズ：縦 2．8m
横 3．8m
蛍光管：蛍光管27本
1313Wの消費電力 (※2)
3MILEDモジュールNシリーズ
LED145個
685Wの消費電力 (※2)
ランニングコストもメンテナンスコストも削減できます。
モジュールの位置決めが容易
裏面のマグネットで位置決めは置くだけ。
構造やサイズに合わせて配置
コンパクトなモジュールなので、看板構造やサイズに合わせて自由自在な配置が可能。
高効率LED素子を使用
250ルーメンの明るさを3．6Wの消費電力で実現。
信頼性の高い放熱構造
ハイパワー」EDで問題となる熱対策は、放熱性の高いモジュール構造で解決。
製品仕様
●LED素子は日亜化学工業（株）製です。
| 品番 |
製品寸法(mm) |
LED数 |
電気特性 |
定格電圧
(V) |
定格電流
(A) |
電波偏差範囲 |
消費電力
(W) |
| LNPO301-12J |
77 x 72 x 30.7 |
3 |
12 |
0.3 |
0.3～0.38 |
3.6 |
ご希望のサインに合わせたLEDモジュ
ール実装図をご提案いたします。
弊社営業員にご相談くださいますよう
お願い申し上げます。
3Mサイン用プロダクツとの組み合わせで、新しいライティンクソリューションを提供します。
<3M><スコッチカル>
ライトエンハンスメントフィルム (LEF)
内照サインのボックス内面に貼ることで、光の反射効率を高め、照度の向上や光ムラの軽減、あるいは省エネルギー（光源の削減）を可能にします。
LEF非使用
LEF使用時
<3M><パナグラフィックス>内照用フレキシブルシート
高い耐候性と防火性能を備えたプレミアム・グレード製品。
目線に近い小型サインに使用してもスクリムが目立たない特性があります。
防火性能を備えているので屋内使用などへも用途が広がります。
不燃認証番号
NM－0738：〈スコッチカル〉フイルム貼り
NM－0739：原反のみ
製品値：2.0m / 1.3m
不燃認定取得製品
<3M><スコッチカル><バナグラフィックス>は、3Mスリーエムジャパン株式会社の商標です。
